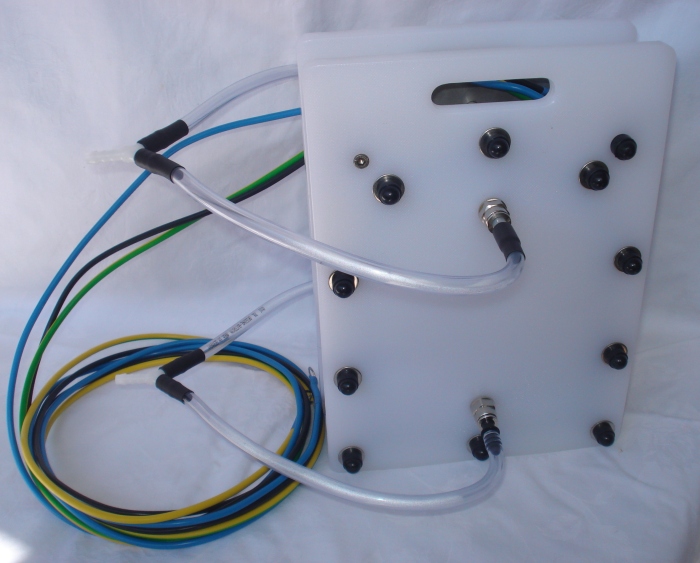

HHO Generator Trockenzelle

drycell hho genrator tockenzelle elektrolyse generator

Technische Daten Modell D13E
Auslegung Trockenzelle, Mischgas H2 + O
Elektrische Anschlüsse 3 Kabel, Schwarz, Grün, Blau.
1. 2 x 0 -15 Volt 40 Ampere 600 Watt
2. 1 x 0 -30 Volt 30 Ampere 900 Watt
Temperaturbereich Dauerbetrieb 50 Grad Celsius
Generator Innendruck Max 0,3 Bar
Elektrolyt Dichte bis 30 % nur KOH
Masse über alles L x B x H 280 x 200 x 100
Gewicht 7 KG


1. Elektrische Anschlüsse.

Dieser Generator ist mit drei elektrischen Anschlüsse versehen.
Kabelfarben: blau, grün, schwarz. Abhängig davon in welchem Spannungsbereich der Generator betrieben werden soll ergeben sich folgende Schaltmöglichkeiten.

1. Betrieb bei 0-15 Volt.

Für diesen Spannungsbereich ist die gelb / grüne Leitung als Plus ( + ) Pol direkt an der Spannungsquelle anzuschließen. Die schwarze und blaue Leitung sind als Minus ( -) Pol anzuschließen.

2. Betrieb bei 0 – 30 Volt.

Für diesen Spannungsbereich wird die schwarze Leitung an den Minus ( - ) Pol angeschlossen wobei die blaue Leitung dann der Plus ( + ) Pol ist.
Die grüne Leitung wird in diesem Spannungsbereich nicht benötigt und muss entsprechend isoliert werden. Wenn erwünscht kann dieser Anschluss als Spannungsteiler genützt werden.
Das bedeutet wenn die Anlage bei 30 Volt angeschlossen ist und sie einen 12 Volt Anschluss benötigen für Steuerelektronik usw. kann die Elektronik mit der Plusleitung an die grüne Leitung
und die Minus Leitung an die schwarze Leitung angeschlossen werden Dadurch ist es möglich Steuerungselektronik die auf 12 Volt ausgelegt ist, mit 24 Volt zu betreiben.

2. Temperaturbereich.

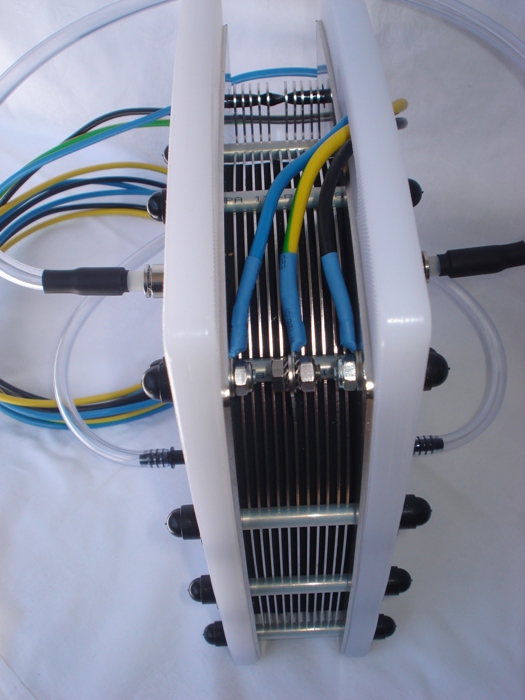

Dieser Generator ist so ausgelegt das er bis 50 Grad Celsius ohne Kühlung auskommt. Dafür sind entsprechende Kühlrippen vorhanden.
Die Betriebstemperatur des Generators sollte mit einer Temperatursonde am Gasausgang überwacht werden. Sollte die Temperatur über 50 Grad steigen ist eine Zwangskühlung vorzunehmen.
Diese ist nur durch zu oder Abluft mittels eines Gebläse vorzunehmen. Es sollte auf keinen Fall eine Elektrolytische Kühlung vorgenommen werden.

3. Generator Innedruck.

Der Innendruck des Generators ist aus Rechtlichen Gründen ( Druckspeicher Verordnung ) auf 0,3 Bar zu begrenzen. Der Druck sollte mit entsprechendem Manometer überwacht werden. Steigt der Druck
über diesen Bereich 0,3 Bar ist für eine Abschaltung des Generator zu sorgen. Diese kann durch ein Überdruckventil oder auf elektronischem Wege durch abschalten des Generators erfolgen.

4. Elektrolyt Dichte.

Als Elektrolyt darf für diesen Generator NUR Kaliumhydroxid KOH verwendet werden.
Entsprechend Ihrer Anwendung ist mit diesem Generator eine Elektrolyt Dichte von bis 30 % KOH per 1 Liter Wasser möglich. ( 300 Gramm KOH auf ein Liter Wasser )

5. Gasmessung.

Zur Ermittlung der produzierten Gasmenge werden wie in Youtube häufig zu sehen unterschiedliche Methoden angewendet.
Für beide Messungen werden 1 Liter PET Flaschen eingesetzt wobei bei der einen Methode
das Gas in die Flasche eingeführt wird und die Flasche aus dem Wasser gehoben wird, bei der andern Methode die Flasche im Wasser festgehalten wird und die Wassersäule aus der Flasche gedruckt wird.
Im Grunde sind beide Methoden richtig, doch weichen die Ergebnisse stark von einander ab.
Wird die Flasche festgehalten ergeben sich Abweichungen bei gleicher Amperezahl von bis zu 10 Sekunden / Liter Gas.
Die richtige Messmethode ist die wo die Flasche angehoben wird.

6. Ermittelte Gasmengen für Generator D13E


Spannungsbereich 0-30 Volt
Temperatur 50 Grad Celsius
Generator Innedruck 0,05 Bar
Atmosphärischer Luftdruck 961 hPa

1. 10 Ampere 1,5 Liter / Minute
2. 15 Ampere 2,0 Liter / Minute
3. 20 Ampere 2,5 -3.0 Liter / Minute
4. 25 Ampere 3,5 Liter / Minute
5. 30 Ampere 4,0 Liter / Minute

Bedingt durch den Atmosphärischen Druck am Tag der Messung kann die Gasproduktion um bis zu (+ / - ) 15 % abweichen.
Für die Gasproduktion ist primär die Amperezahl bestimmend, die Voltzahl bei dem der Elektrolyse Prozess ablaufen soll, kann angepasst werden.
Unsere Produkte werden kontinuierlich weiterentwickelt.
Wir behalten uns deshalb technische Änderungen ohne besondere Ankündigung vor.


Für weitere Fragen Tel. 089 34 73 20



Achtung diese Zelle  wurde durch das Modell D13E/2 ersetzt. Dient nur noch zu Vergleichszwecken. Für neues Modell    Bitte hier klicken.
